灌注桩注浆管

　　一、产品概述

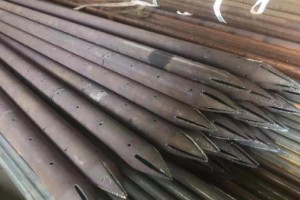

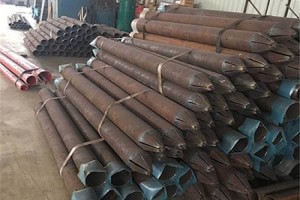

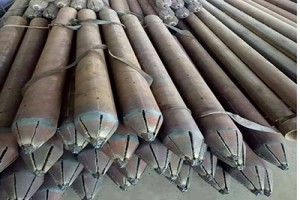

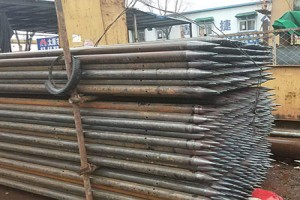

　　灌注桩注浆管是应用于钻孔灌注桩桩端、桩侧后注浆工艺中的专用管道，是后注浆技术的核心配套构件。它随钢筋笼一同下放入孔，在桩身混凝土浇筑完成并达到一定强度后，通过管内注入高压水泥浆液，对桩端沉渣及桩侧泥皮进行压密、加固，从而显著提升单桩承载力、减小桩基沉降。该产品广泛适用于房建、桥梁、隧道、市政、港口及大型设备基础等各类灌注桩工程。

　　二、结构与组成

　　一根完整的灌注桩注浆管通常由以下部分组成：

　　注浆管主管：采用无缝钢管或焊管加工而成，管壁密封承压，是浆液输送通道;

　　注浆头(出浆段)：位于桩端或桩侧出浆部位，管壁开有出浆孔，外包橡胶套或单向逆止阀;

　　逆止阀装置：浆液只能单向向外压出，防止孔外泥浆、混凝土反向回流堵塞管路;

　　连接套件：含接头、丝扣或焊接连接件，确保管节间可靠连接、不漏浆。

　　三、主要规格与参数

　　常用外径：Φ48mm、Φ50mm、Φ57mm 等，壁厚一般为 3.0mm～3.5mm;

　　材质：Q235B 等碳素结构钢，也可按工程要求定制;

　　单节长度：常规 3m、6m，可按桩长及钢筋笼分节尺寸定制加工;

　　出浆段长度：依据桩径、注浆量设计，一般为 0.3m～0.5m;

　　承压能力：耐压强度满足后注浆压力要求，常规注浆压力 2～5MPa，可更高定制。

　　以上参数均可依据设计图纸进行非标定制，以满足不同工程对管径、壁厚和长度的差异化需求。

　　四、工作原理与作用

　　后注浆技术的基本原理是：桩身混凝土浇筑后，桩端与桩周往往存在沉渣、泥皮等软弱夹层，直接影响桩端阻力和侧摩阻力的发挥。注浆管通过高压将水灰比适当的浆液压入桩端土层及桩周界面，达到以下效果：

　　1. 加固桩端沉渣：浆液填充压密桩端虚土，提高端阻;

　　2. 改善桩侧泥皮：浆液渗入并固结泥皮，提高侧摩阻力;

　　3. 形成扩底效应：高压浆液在桩端劈裂扩张，间接扩大受力面积。

　　工程实践表明，采用注浆管进行桩端后注浆，单桩竖向承载力可较普通灌注桩提高 20%～60%，同时有效控制差异沉降，经济效益显著。

　　五、施工安装要点

　　注浆管应绑扎或焊接牢固于钢筋笼内侧，随笼下放，不得弯折、破损;

　　管节连接处必须密封可靠，防止泥浆、混凝土进入管内;

　　桩端注浆管出浆段宜伸至桩底，桩侧注浆管按设计位置对称布置;

　　浇筑混凝土时注意保护管口，做好临时封堵;

　　注浆时机以桩身混凝土达到设计强度并满足试压要求后进行为宜。

　　六、选购与注意事项

　　选购时应重点核对管径壁厚、材质、出浆段结构与逆止阀可靠性，并要求厂家提供材质证明及出厂检验报告。对于深桩、大直径桩或高压注浆工况，建议选用加厚管材并加强连接强度，必要时先做现场注浆试验确定注浆压力与浆量。
