管棚管

　　管棚管：隧道超前支护的核心管材，技术参数与工程应用全解析

　　一、什么是管棚管

　　管棚管又称隧道管棚支护管，是采用管棚法(Pipe Roof Method)进行隧道超前支护时使用的一种钢管，属于超前预支护系统中的关键材料。施工时，将管棚管沿隧道开挖轮廓线外侧，以一定角度预先顶入或钻入围岩，形成一环连续的水平钢管棚架，在拱部或侧壁上方构筑起"保护伞"，从而在开挖面前方形成稳定的支护体系，保障后续掘进作业安全。

　　管棚法适用于软弱围岩、破碎地层、浅埋偏压段、穿越既有建(构)筑物及公路、铁路路基等高风险区段，是暗挖隧道、地铁区间、山岭隧道及地下工程中应用广泛的超前支护手段之一。

　　二、管棚管的主要规格与技术参数

　　管棚管多为无缝钢管或直缝埋弧焊钢管，常用材质包括 Q235B、Q355B、Q355C、20# 等。工程中普遍采用的标准规格如下：

　管棚管的直径与壁厚需根据隧道跨度、埋深、围岩等级及支护长度综合确定。常见的管棚管环向间距一般为 30～50 cm，仰角通常控制在 1°～3°以内，以钢管顺利顶进并形成有效搭接。

　　三、管棚管的加工与连接方式

　　为施工连续性和支护整体性，管棚管常采用以下加工与连接方式：

　　丝扣连接：管端车制螺纹，通过管箍对接，适用于大直径、长距离顶进，连接可靠、密封性好;

　　坡口对接焊：现场焊接连接，接头强度高，适合要求整体受力的工况;

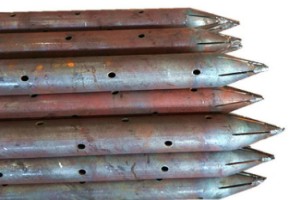

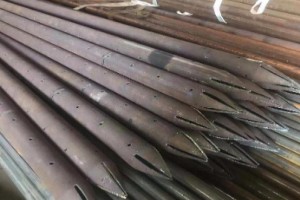

　　花管加工：在管壁按设计梅花形布置注浆孔，配合小导管注浆使用，实现"钢管+注浆"复合支护，提高围岩自稳能力。

　　四、管棚管的施工工艺要点

　　1. 定位导向：设置导向墙或导向架，确保钢管按设计角度顶进，控制偏斜;

　　2. 顶进或钻进：采用管棚钻机或顶管设备，将钢管逐节顶入围岩，节间可靠连接;

　　3. 注浆填充：通过花管向钢管及周边地层注浆，充填空隙、固结围岩;

　　4. 开挖支护：待注浆体达到强度后，在管棚保护下分步开挖，并同步施作初期支护。

　　五、管棚管的工程应用场景

　　山岭隧道软弱围岩段超前支护;

　　地铁暗挖区间、车站附属结构;

　　浅埋隧道下穿公路、铁路、河流等既有线路;

　　偏压、破碎及塌方风险地段的预加固;

　　城市地下综合管廊及大断面隧道洞口段加固。

　　六、选型与采购注意事项

　　选用管棚管时应重点关注：围岩等级与隧道跨度决定管径与壁厚;钢管材质须满足强度与韧性要求;长度与加工精度影响顶进效率与支护效果;执行标准是否符合设计文件及行业规范。采购时建议核实材质报告、无损检测报告及出厂合格证，确保钢管实物与设计参数一致，为工程安全提供可靠保障。
