管棚管

　　一、产品概述

　　管棚管(又称隧道管棚支护钢管、超前支护管)是隧道及地下工程超前支护体系中的核心构件。在软弱围岩、浅埋偏压、断层破碎带等不良地质条件下，通过沿隧道开挖轮廓线外缘、以一定外插角打入一组钢管，形成纵向的"棚架"结构，与钢架、钢筋网、喷射混凝土等共同构成超前支护体系，从而控制地层变形、防止掌子面坍塌，保障隧道安全掘进。管棚法作为一种成熟可靠的前加固技术，广泛适用于铁路、公路、地铁、市政、水利及矿山等各类隧道工程。

　　二、结构与规格

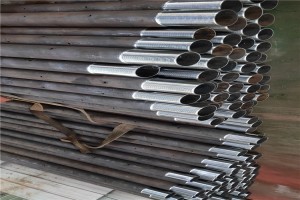

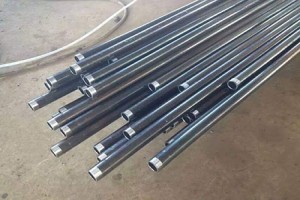

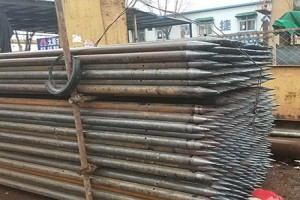

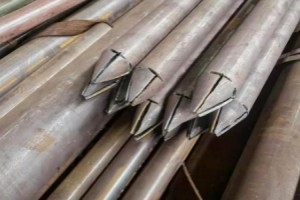

　　管棚管通常选用无缝钢管或焊接钢管加工而成，常用材质涵盖Q235B、Q355B、20#、42CrMo、27SiMn等，可根据工程围岩条件与设计要求选配。典型规格为外径φ60～φ159mm，壁厚4～8mm，单根长度按设计要求加工，常为6m、9m、12m等定尺或按现场量尺定制。管体上沿轴向均匀布置注浆孔(溢浆孔)，呈梅花形或直线形排布，孔径一般φ10～φ16mm，孔间距100～200mm，用于实现管棚注浆加固。管端加工锥形或楔形导向头，便于顶进;管口设连接丝扣或采用对口焊接方式接长。

　　三、性能特点

　　1. 超前支撑能力强：管棚管整体刚度大，能将上部荷载传递至开挖面前方及两侧稳定地层，有效抑制掌子面前方土体松动与坍塌，尤其在洞口段、浅埋段作用显著。

　　2. 注浆加固一体：钢管兼作注浆通道，通过孔口注入水泥浆或化学浆液，浆液经溢浆孔渗透扩散至围岩裂隙，形成钢管+固结体的复合承载结构，显著提高围岩自稳能力与止水效果。

　　3. 导向精度高：配合导向架与定位环使用，可精确控制外插角与打入角度，管棚搭接与整体线形，适应复杂地质变通。

　　4. 适应性强：可根据围岩等级灵活调整管径、壁厚、长度及环向间距，可与大管棚、小导管、超前锚杆等工艺组合使用。

　　5. 施工干扰小：超前施作，不占用掌子面循环时间，与钻爆或机械开挖并行作业，利于工期。

　　四、应用场景

　　隧道洞口浅埋段：防止洞口滑坡、偏压失稳，进洞安全。

　　软弱破碎围岩段：如断层破碎带、土砂质围岩、膨胀性地层等易坍塌区段。

　　地下过街通道、地铁区间：穿越既有构筑物或城市主干道时控制地表沉降。

　　暗挖车站、竖井及联络通道：多工作面交汇部位的超前加固。

　　既有线改建与加固：近距离下穿既有隧道或管线时的防护措施。

　　五、施工工艺配合

　　管棚管一般配合水平钻机或管棚专用顶管机施作，工艺流程为：测量放样→钻机就位→导向钻进/顶进→管节连接→管内清渣→安装注浆→注浆→封孔检查。注浆参数(浆液配比、注浆压力、扩散半径)需结合地质条件试验确定。验收重点包括：管棚搭接长度、外插角偏差、注浆饱满度及钢管材质强度报告。

　　六、选购与质量要点

　　选购时应核查材质证明书、力学性能检测报告及钢管壁厚、外径公差，确保符合设计及现行标准;关注注浆孔布置是否均匀、孔口是否堵塞，端部加工是否规整;并优先选择具备加工与检测能力的正规厂家，结合工程实际定制长度与孔型。

　　综上，管棚管以"管、注、固"一体的机理，为隧道安全施工提供了可靠的技术保障，是地下工程超前支护体系中的关键一环，科学选型与规范施作是发挥其支护效能的核心所在。
